Пятисотка 1/500 — GEODEZ геодезические и геологические услуги

Топографический план местности составляется в ходе комплекса топографических работ, которые называются топографической съемкой. Он представляет собой изображение зданий и сооружений, рельефа на карте. Может составляться либо на бумаге, либо же на цифровом носителе. Если топографическая съемка выполняется для небольшого размера объектов, то в большинстве случаев применяется масштаб 1/500 (пятисотка).

Пятисотку 1/500 применяют для геодезических изысканий, когда нужно составить рабочие чертежи и генпланы, чтобы создать инженерно топографический план, проект ландшафтного дизайна, при построении и развитии геодезических сетей. Топографический план 1/500 отображает не только рельеф местности, а также здания и сооружения, расположенные на ней, но и растительность, объекты водного хозяйства, наземные и подземные коммуникации. Такую топографическую съемку выполняют, используя при этом тахометры или теодолиты.

Технологии настолько ушли вперед, что с помощью тахеометров одновременно выполнять съемку и перенаправлять полученные данные в офис может лишь один человек, чего не было раньше. С помощью этого пятисотка 1/500 выполняется намного оперативней.

Далее полученная информация обрабатывается на специальных компьютерных программах. Так создается топографический план, который отдается либо заказчику, либо относится к техническому отчету.

При проведении топографической съемки 1/500 соблюдаются следующие требования:

• съемка на местности должна проводиться детально и качественно;
• должно быть точное соответствие проводимой съемки и технического паспорта БТИ;
• используется местная система координат;
• воспроизведение карты должно осуществляться на специальной компьютерной программе в электронном виде.

Актуальность топографического плана масштаба 1/500 подтверждается организацией или компетентным органом (к примеру — Главное Архитектурное Бюро) печатью «придатно».

Специалисты нашей компании быстро и качественно выполнят топографическую съемку крупных масштабов, благодаря своим навыкам и опыту. После проведения

топографической съемки 1/500 наша фирма предоставляет документ с наличием пяти печатей:

• печать, которая подтверждает нанесение границ земельного участка, при этом соблюдая все кадастровые данные;
• печать ГлавАПУ;
• печать, которая подтверждает наличие красных линий. При отсутствии красных линий, ставится печать, которая подтверждает их отсутствие;
• печать предприятия;
•  печать геодезиста, который имеет сертификацию.

Выполнение топосъемки 1:5000 — стоимость работ

Зачем нужен топоплан местности масштаба 1:5000

Топографические планы местности позволяют решать различные задачи в строительстве, экологии, ландшафтном дизайне, градостроительной сфере, землепользовании, геологии, картографии и других сферах жизнедеятельности.

Топоплан это картографический материал, который позволяет представить ситуацию и рельеф местности в определённом масштабе на бумаге или в электронном виде.

Топосъемка масштаба 1:5000 является основой для проектирования и развития жилых и производственных кварталов и микрорайонов в средних и крупных городах. Топографические планы местности данного масштаба часто используют для составления генеральных планов населённых пунктов, градостроительной оценки, схем инженерных коммуникаций и другой градостроительной документации.

Масштаб 1:5000 означает, что отрезку длиной 50 метров на местности соответствует отрезок длиной 1 сантиметр на топографическом плане. План такого масштаба позволяет изобразить крупные объекты на заданной территории, рельеф, инженерные сети, транспортную инфраструктуру.

Топографические работы выполняется с использованием современных высокоточных геодезических приборов. Эта спутниковые приёмники, электронные и роботизированные тахеометры, дальномеры и лазерные нивелиры. Такая аппаратура позволяет существенно повышать производительность труда инженеров, а также минимизировать влияние человеческого фактора при проведении топогеодезических работ. Это положительным образом сказывается на точности и сроках проведения геодезических изысканий.

Спутниковые приёмники используются для получения плановых и высотных координат точек на местности. С этой целью задействуются два и более GPS – приёмника. Работая в дифференциальном режиме, приёмники накапливают значения величин псевдодальностей. Это расстояния от приборов до искусственных спутников земли в конкретный промежуток времени. По этим данным, используя специальные программы обработки наблюдений, получают значения координат различных точек на заданном участке.

Топографическую съемку местности выполняют в несколько этапов:

Подготовительные работы;

Включают в себя несколько этапов. В первую очередь между заказчиком работ и исполнителем (геодезической фирмой) составляется договор на выполнение топосъемки участка.

После подписание договора, исполнитель должен ознакомиться с техническим заданием и уточнить все нюансы у заказчика работ. После того как изучено техническое задание на выполнение работ, инженеры переходят к анализу имеющихся архивных материалов на заданный участок территории. Изучаются всевозможные архивные схемы, карты, топопланы, техническая документация на заданный земельный участок. После того как проанализирована и изучена архивная картографическая документация, геодезисты приступают к рекогносцировке местности.

Геодезические изыскания в поле;

После подготовительных работ инженеры-геодезисты приступают к этапу полевых измерений. Это измерения, которые выполняются с использованием высокоточного оборудования на заданном участке местности. На сегодняшний день для проведения топогеодезических работ применяют электронные тахеометры и комплект GPS приёмников. Рекогносцировка местности заключается в изучении особенностей и характеристик участка, на котором будут проводиться топогеодезические измерения.

Фиксируются особенности рельефа, расположения различных построек и зелёных насаждений. Выбирается оптимальный вариант расположения пунктов съемочного обоснования. Всё это необходимо для составления оптимального плана работ по проведению топографической съемки местности.

Обработка полученных данных в камеральных условиях;

Проведя полевые работы и оценив точность полученных данных, специалисты приступают к обработке полученных в поле измерений. Для обработки используют специальное программное обеспечение. Далее производится оцифровка топоплана в нужном масштабе. Также составляется необходимая документация на заданный участок.

Согласование картографических материалов в инженерных службах;

После того, как составлена техническая документация и выполнен топоплан, специалисты производят согласования данных материалов в соответствующих инстанциях (Геонадзор, Управление градостроительства, Росземкадастр, местная администрация). Далее результаты работы предоставляются заказчику.

Предоставление результатов работы заказчику.

Заказчик получает на руки топографический план и техническую документацию на свой земельный участок в электронном и бумажном виде.

Инженерно-топографический план | ИП Субботин

Топографическая съемка

Разработка инженерно-топографического плана (также – топографической съемки или геоподосновы) входит в перечень услуг всех организаций, имеющих лицензии на выполнение инженерно-геодезических изысканий, а также, компаний, работающих в сфере составления, реализации проектов подключения, строительства магистральных участков или распределительных пунктов различных инженерных коммуникаций (линейных сооружений).

Топографической съемкой называют комплекс мероприятий, в результате которых получают топографический план местности. Этот документ представляет собой изображение исследуемого участка земли во всех подробностях в уменьшенном масштабе. На топографическом плане присутствует все, что находится на участке, как на поверхности, так и под землей. На плане указываются высотные отметки, горизонтали, тип поверхности (это может быть асфальтовое покрытие, грунтовые поверхности или даже бетонные плиты). Топографический план разрабатывается и передается заказчику в электронном (как правило формате dwg на CD диске) и бумажном вариантах.

Что касается масштабирования, то масштаб определяется размерами исследуемого участка. Чем крупнее объект или чем больше протяженность трассы съемки, тем меньше масштаб, так как в соответствии с действующим стандартом на форматы бумаги, максимальный размер сторон формата А0 составляет 841х1189 мм. Если съемка на данный формат бумаги не уместится, нужно либо уменьшать масштаб съемки, либо печатать в крупном масштабе на большом количестве листов. Крупные масштабы позволяют более точно увидеть план, с нанесением на него всех объектов, включая широкую растительность, подземные коммуникации, ограждения и так далее. Естественно, с уменьшением масштаба плана уменьшаются нанесенные на него объекты, что ухудшает читабельность. Как правило, используются соотношения от 1:250 до 1:1000.

В зависимости от целей геодезических исследований, различают инженерную топографическую съемку (содержащую наземные и подземные коммуникации), специального или общего назначения, и крупномасштабную съемку.

Наиболее востребованной является крупномасштабная съемка, которая используется при проведении инженерных изысканий, составлении генпланов, разработке дизайна ландшафта участка, составления топографических карт, другими словами при проведении любых работ первой стадии Проектных работ (при двух стадийном проектировании).

В данной работе также существует своя экзотика: при необходимости, работы могут выполняться методом аэрофотосъемки или космической съемки – если необходимо получить точные данные о рельефе участка.

Зачем нужна топографическая съемка

Этот комплекс работ необходим для получения разрешительных документов в самых разных случаях. Так, топографический план необходимо предоставить для получения таких разрешений:

1. На строительство. Исключение – строительство дачного домика или бытовых зданий на садоводческом, огородном, дачном участке собственника (физического лица).
2. Для составления проекта строительства. Разработка такого документа невозможна без геоподосновы, так как проект здания выполняется на топографическом плане, «привязываясь» к границам участка, учитывая перепады уровней на местности и так далее.
3. Для подключения коммуникаций – магистрального газа, электричества, водопровода, канализации или даже телефонной линии. В данном случае топографический план, с нанесенными на него всеми объектами коммуникаций обязателен. То же касается модернизации, реконструкции существующих коммуникаций. Для выполнения данных работ, согласно Постановлению Правительства Московской области № 229/13, требуется получение Разрешения на размещение линейного объекта.
4. Для благоустройства участка, если подразумевается организация его освещения, строительство прудов, фонтанов, прочих водоемов, рельефные работы, обустройство дорожек, проездов и тротуаров, высадка деревьев и кустарников. В таких случаях составляется топографический план, наиболее полно отражающий рельеф участка и всю растительность на нем.
5. При покупке или оформлении земельного участка, при оформлении Схемы границ участка. В данном случае требования различных организаций отличаются, но топографический план совершенно точно понадобится. Необходимость в нем оправдана – с помощью плана можно точно определить границы участка, и не включить в него, случайно, не принадлежащий покупателю проезд, водный объект и часть территории его соседа. Кроме того, приобретая участок для строительства, нужно быть уверенным в том, что под землей не проходят какие-либо коммуникации, делающие возведение здания невозможным или требующем оформления обременения для собственника земельного участка.
6. Для инвентаризации коммуникаций. Обычно топографическая съемка для этих целей требуется юридическим лицам.
7. Для получения порубочного билета. В таких случаях составляется особый план, который называют «подеревным». Соответственно, на нем будут указаны все наземные объекты, включая строения, дороги, деревья, крупные кустарники. В том числе, обозначаются те деревья, которые необходимо вырубить.
8. Для генплана застройки на муниципальной земле, начиная от строительства одного здания, и заканчивая возведением микрорайона города, коттеджного поселка и так далее.

Таким образом, топографическая съемка необходима практически во всех случаях, связанных с какими-либо работами, подразумевающим изменение ландшафта земельного участка или проведением земляных работ.

Как осуществляется топографическая съемка

Комплекс работ осуществляется квалифицированными инженерами, с помощью специального оборудования.

На первом этапе, после регистрации инженерных изысканий (проверки наличия лицензии у организации на выполнение работ Архитектурой города или поселения), проводятся полевые работы. Инженеры выезжают на участок и проводят его съемку, используя тахеометр. При полевых работах выявляется и наличие подземных коммуникаций, проводится их обследование.

Второй этап – камеральные разработки, выполняемые уже за компьютерами. Они подразумевают нанесение полученной информации на карты, специально разрабатываемые для таких целей. Объем работ на этом этапе зависит от вида и целей съемки, соответственно, от этого зависит и ее стоимость.

Третьим этапом является формирование Технического отчета по выполнению инженерно-геодезических изысканий. Этот документ включает в себя данные о месте и дате выполнения полевых работ, о применяемой системе координат, о цели и основании изысканий (например, строительство воздушной линии по договору о технологическом присоединении) и результаты замеров, итоговая площадь съемки, и другие данные, полученные в результате топографической съемки.

Таким образом, топографическая съемка и, как ее результат, геоподоснова – необходимость при планировании строительства, подключения коммуникаций и других видах работ. От качества ее выполнения зависит многое, поэтому заказывать работы необходимо только в специальных организации. В этом случае точно не возникнут проблемы с согласованием документа в государственных инстанциях и получением разрешительной документации на его основе. Это обеспечивается не только грамотностью составления топографического плана, но и знанием всех особенностей работы государственных инстанций, их требований к документам. Поэтому, обращаясь к специалистам, заказчик может не сомневаться в положительном результате проведенных работ.

Наша компания предлагает Вам полный комплекс услуг по разработке и согласованию с эксплуатирующими организациями инженерно-топографического плана в Москве и Московской области.

Если у вас остались вопросы, наши специалисты с радостью вам помогут. Позвоните нам прямо сейчас по телефону +7 (903) 137-59-05, или воспользуйтесь формой обратной связи.

Топографический план | Строительный портал

При создании проекта по строительству здания или сооружения всегда используется топографический план местности, который возможно построить только после проведения геодезических изысканий. Данный документ представляет собой чертеж, на котором отражен участок местности в определенном масштабе.

Как создается топоплан?

Создание топографо-геодезических материалов начинается с изучения технического задания и анализа архивных материалов. Это позволяет выявить основные проблемы, правильно подобрать основные способы обследования площадки застройки.

Далее, специалисты проводят топосъемку с использованием наиболее подходящего оборудования, например:

Выбор оборудования осуществляется с учетом особенностей строительной площадки: плотности застройки, степени изученности территории, сложности рельефа.

Выбор техники зависит от того, в каком виде заказчик хочет получить топоплан. Например, построение топографического плана по результатам тахеометрической съемки возможно и в бумажном, и в электронном виде.

Заключительным шагом в создании топоплана является обработка полученных данных и, непосредственно, создание картографических материалов.

Следует заметить, что вся документация подлежит согласованию. Это можно выполнить самостоятельно или доверить специалистам, выполнявшим инженерно-геодезические изыскания.

Зачем нужен топографо-геодезический план?

В зависимости от выбранного масштаба данный технический документ может использоваться для:

• выбора оптимального места под пятно застройки;

• получения порубочного билета;

• создания генплана участка;

• проектирования объекта;

• осуществления поэтапного контроля над качеством реализации проекта.

Кроме того, используя топографический план местности можно создать проект по благоустройству территории.

Сколько стоит создать топоплан?

Цена геодезических исследований определяется после изучения ТЗ и постановки основных задач, которые необходимо решить для того, чтобы полученные картографические материалы получились правильными и точными.

На стоимость также влияет скорость выполнения работ. Если заказчик хочет получить всю информацию об участке оперативно, то ему придется заплатить более высокую цену за услуги геодезистов. Кроме того, стоимость изысканий во многом зависит от видов исследований, сложности строения рельефа на площадке застройки, а также типов оборудования, которое будет использоваться для проведения топосъемки.

На цену оказывает и тот факт, для чего нужен топографический план земельного участка, например, стоимость топоплана для строительства коттеджа и промышленного предприятия будет совершенно разная. Причиной тому – объем работ, а также количество нюансов, которые надо учесть при разработке топографо-геодезических материалов.

Topocad — создание инженерно-топографических планов

	Состав	Техник	Базовый	Объёмы	Земельные работы	Проект	Проект +
Ввод данных	Импорт из тахеометров Leica, Sokkia, Topcon, Trimble, Nikon	+	+	+	+	+	+
	Импорт произвольного ASCII файла	+	+	+	+	+	+
	Импорт графического SDR	+	+	+	+	+	+
	Импорт Автокад DXF, DWG (2002)	+	+	+	+	+	+
	Загрузка данных сканирования	—	—	—	—	—	+
Вывод данных	Экспорт в тахеометры Leica, Sokkia, Topcon, Trimble, Nikon	+	+	+	+	+	+
	Экспорт в произвольный ASCII файла	+	+	+	+	+	+
	Экспорт Автокад DXF, DWG (2002)	+	+	+	+	+	+
	Вывод на любой принтер/плоттер	+	+	+	+	+	+
Данные	Неограниченное количество информационных полей для точки	+	+	+	+	+	+
	Редактирование точек	+	+	+	+	+	+
	Неограниченное количество слоев	—	+	+	+	+	+
	Фиксированное количество контрольных кодов	+	+	+	+	+	+
	Неограниченное количество съемочных кодов	+	+	+	+	+	+
Координатная геометрия, графические функции	Построить точку, Построить линию, Делить линию	+	+	+	+	+	+
	Конвертировать символ в точку	+	+	+	+	+	+
	Построить окружность, Текст, Вставить символ (условный знак), Заливка площади символом, Копировать объект, Построить дугу, Построить спираль, Сместить, Выравнивать, Определить атрибуты, Построить координатную сетку	—	+	+	+	+	+
	Создать символ, Создать тип линии	—	+	+	+	+	+
	Построить лист чертежа, Определить рабочий фрагмент	—	+	+	+	+	+
	Перемещать, Вращать, Масштабировать объект, Разорвать, Соединить, Прервать, Трансформировать, Продлить, Обрезать	—	+	+	+	+	+
	Плановое трассирование	—	+	+	+	+	+
	Вычисление площадей	—	+	+	+	+	+
Цифровая модель рельефа	Построение треугольников ЦМР	—	+	+	+	+	+
	Учет линий излома рельефа	—	+	+	+	+	+
	Редактирование ЦМР, Высоты из ЦМР	—	+	+	+	+	+
	Объединение ЦМР	—	+	+	+	+	+
Вычисление объемов	Просмотр профиля	—	—	+	+	+	+
	Вычисление объема призмы	—	—	+	+	+	+
	Вычисление объема по сечениям	—	—	+	+	+	+
	Вычисление объема по 2 ЦМР	—	—	+	+	+	+
	Вычисление площади и объема по границам	—	—	+	+	+	+
	Объем по поперечникам	—	—	+	+	+	+
Продольный профиль	Редактирование шаблонов поперечников	—	—	—	+	+	+
	Отгон виража	—	—	—	+	+	+
	Построение проектного профиля	—	—	—	+	+	+
	Вывод на печать поперечников	—	—	—	+	+	+
Облака точек	Работа с облаками точек	—	—	—	—	—	+
Доп. модули	Генератор отчетов
	Уравнивание по МНК (параметрический способ)

Подеревная съемка — стоимость в Москве

подеревная съемка с составлением дендропалана:от 40000 р.

В каких случаях требуется подеревная съемка?

Подеревная съемка – особый вид топографо-геодезических работ, выполняемый нашей компанией ООО «Московская геодезия». Такую топосъемку наши профильные сотрудники осуществляют на земучастках, где растет большое количество растений – деревьев, кустарников, иных декоративных зеленых насаждений высотой не ниже 1,3 м и диаметром ствола от 5 см. По итогам работ оформляется актуальный план, в который внесены точные сведения о координатах расположения каждого растения.

Наши квалифицированные геодезисты выполняют подеревные съемки в следующих случаях:

• для оформления проектной документации по ландшафтному дизайну;
• при разработке проекта строительства и генпланов;
• при капремонтах и реконструкциях существующих зданий;
• составления порубочных листов;
• обслуживания лесных массивов;
• для составления дендрологических планов;
• для учета редких пород деревьев;
• разбивки новых парков, скверов;
• планировании других озеленительных работ.

Особенно важна подеревная съемка при разработке проектной строительной документации – полученный заказчиком от наших специалистов план позволяет грамотно выбрать место размещения запланированного объекта, с учетом максимального сохранения зеленых насаждений. Также, документ позволит правильно рассчитать и произвести точечную вырубку и получить обязательный для таких мероприятий порубочный билет.

Самыми востребованными масштабами для такой съемки являются 1:50-1:500.

Подеревная топографическая съемка обязательна для получения разрешения на работы по благоустройству земнадела, и является документальным обоснованием затрат на реализацию стройпланов и компенсационных озеленительных мероприятий.

Подеревная топографическая съемка: порядок реализации

Нашими инженерами-геодезистами осуществляется подеревная топографическая съемка с учетом существующих всех норм и правил. В работе мы используем исключительно высокоточное, современное оборудование, что позволяет нам гарантировать заказчикам качественный результат в виде достоверного топоплана.

Все топографические мероприятия выполняются нашими экспертами в несколько этапов:

1. Подготовительная стадия предусматривает сбор и анализ архивных материалов и другой необходимой информации, после чего утверждается техзадание и разрабатывается план работ. В документе фиксируются сведения о расположении и размерах земучастка, а также указываются задачи геодезической съемки.
2. Полевые работы. В это время специалисты нашей фирмы реализуют изыскания непосредственно на участке. Выполняется съемка деревьев, при этом каждому растению присваивается отдельный номер. Помимо этого, геодезисты указывают в документах вид растения, его высоты, диаметр ствола, санитарное состояние и другие важные характеристики.
3. Камеральный этап включает в себя внесение в план всех растений, растущих в пределах исследованного земнадела (используются специальные обозначения). После этого разрабатывается техническое заключение с включением всех данных, полученных в ходе работ.

Когда работы завершены, клиент получает от наших сотрудников отчетные документы – подробный топоплан и перечетную ведомость.

Топографический план, полученный по итогам подеревной съемки, имеет срок годности – 4 года. Для удобства заказчиков, документ может быть выполнен как в электронном формате AutoCad, так и в бумажном.

Подеревная съемка – стоимость работ?

Опытные, квалифицированные сотрудники нашей организации готовы выполнить качественную «подеревку» недорого, используя при этом современные методы и технику. Однако, при заказе, наши клиенты должны непременно учитывать, что цена топографических работ для двух разных участков даже одного размера не может быть одинаковой. Это обусловлена тем, что стоимость подеревной съемки рассчитывается после ознакомления с исходными материалами, включая техзадание. На ценообразование, при этом, напрямую влияют такие факторы:

• площадь надела;
• масштаб съемки;
• количество деревьев и кустарников на участке;
• сложности и объем работ.

После расчета нашими экспертами сметной документации, она обязательно согласовывается с клиентом, и только после его утверждения, наши геодезисты начинают работы на участке.

Урок 9. Топографический план и топографическая карта (§9) — Рабочая тетрадь 6 класс

Мы ответим на следующие вопросы.

1. Как выражают степень уменьшения изображений местности?

Масштабом плана или карты называют степень уменьшения изображения местности по сравнению с реальными размерами.

2. Какими способами записывают масштаб плана или карты?

Маштабы делятся на линейные и численные.

Численный масштаб-дробь, числитель которой — единица, а знаменатель — число, показывающее, во сколько раз уменьшены линии и предметы при изображении их на плане (карте).

Линейный масштаб — это графическое изображение численного масштаба в виде прямой линии с деленияим для отсчета расстояний.

3. Чем различаются топографичекий план и карта?

4. Какие группы географических карт выделяют в зависимости от их масштаба?


5. Как можно узнать о размерах географческих объектов, используя масштаб карты?

Масштаб говорит о том, сколько дц, м, км находится на 1 см изображения.

6. Почему условные обозначения назвают «азбукой» карты?


7. Какие условные знаки используются на топографических планах и картах, о чем могут рассказать условные знаки?

---

Мы создадим игру, позволяющую лучше запомнить условные знаки топографических план и карт.

1. Масштаб топографического плана и карты.

• Впишите пропущенные слова в определение.

Масштабом аэрофотоснимка, плана или карты называют степень уменьшения изображения местности по сравнению с действительными размерами.

• Заполните схему.




• Сравните два изображения местности: фрагмент топографической карты (масштаб 1:30000), на которой обозначен музей-заповедник «Поленово» и план Новгородского кремля, сделайте вывод о том, масштаб какого изображения крупнее.


• Заполните таблицу, записав масштабы плана и карты тремя способами.

• Впишите пропущенные слова.

Если бы план Новгородского кремля был составлен в масштабе 1:5000, то именованный масштаб был бы написан как «в 1 см 50 м», а длина моста через реку Волхов на плане бы равнялась 27 см.

• Измерьте протяженность экскурсионного маршрута по Новгородскому кремлю.

Протяженность экскурсионного маршрута по Новгородскому кремлю — 1400 м.

---

2. Условные знаки топографических планов и карт.

В таблице нарисуйте условные знаки топографической карты в соответствии с назаниями столбцов.

На внемасштабных условных знаках обозначьте или укажите стрелкой главные точки, которые указывают положение объектов на топографических картах и планах.

---

Школа географа-следопыта.

Создайте игру «Топографическое домино».

Пример комплекта карточек «Топографическое домино» приведен в учебнике (с.56). Если сделать несколько комплектов карточек, то игра поможет запомнить значительно больше условных знаков.

---

Как пользоваться топографической картой — Любите природу

Для искателя приключений на открытом воздухе умение читать и эффективно использовать топографическую карту — бесценный навык. Планируете ли вы поход или ищете место для разбивки лагеря в незнакомой местности, возможность использования карты этого типа сделает вас более безопасным, уверенным и более информированным исследователем. Разумеется, топографическая карта хороша тем, что она позволяет визуализировать заданную область в трехмерном виде, в отличие от двух измерений, которые могут предложить другие карты. Воспользуйтесь приведенными ниже советами, которые помогут вам сформировать мысленную картину, которую позволяют создать топографические карты.

Чтение контуров

Как упоминалось ранее, на топографических картах используется система линий для обозначения высоты. В то время как обычные карты позволяют вам думать только о длине и ширине, они добавляют высоту в смесь. Он работает за счет использования так называемых «контурных линий». По сути, это линии, нарисованные на равной высоте. Так, например, если вы посмотрите на круглый холм на топографической карте, вы увидите изолинии на разных высотах (с точными числами, включенными в каждую изолинию «указателя») на всем пути до вершины холма.Для облегчения чтения на большинстве топографических карт используется «интервал изолиний», указанный в ключе (или легенде). Это позволяет судить об относительной крутизне увеличения высоты. Как правило, чем меньше расстояние между контурными линиями, тем круче холм или долина.

Изучение контекста

Наряду с контурными линиями топографические карты также включают шкалу для определения расстояний. При составлении карты вся область существенно уменьшается пропорционально, чтобы дать вам уменьшенное изображение большой полосы земли.Как правило, они уменьшаются так, что одно маленькое измерение на карте эквивалентно одной гораздо большей единице измерения на карте. Так, например, одна топографическая карта может иметь ключ размером 1: 24 000 дюймов. Это означает, что каждый дюйм, отображаемый на карте, составляет 24 000 дюймов (или 2000 футов) на самой суше. Этот метод масштабирования помогает дать вам точное представление о земле, на которой вы сейчас находитесь.

Как правильно использовать карту

Независимо от того, насколько хорошо вы читаете топографическую карту, в реальной жизни на открытом воздухе она не принесет вам никакой пользы, если вы проигнорируете предоставленную информацию.Если, например, вы хотите совершить приятный легкий поход пешком, вам нужно будет найти области на карте, где горизонтальные линии расходятся дальше друг от друга, а высота над уровнем моря остается стабильной. Между тем, поход для хороших упражнений может выиграть от быстрых перепадов высот. Гениальность топографической карты не обязательно заключается в чистой информации, которую она дает, а в том, как вы ее используете. Итак, теперь, когда вы знаете основы того, что делает эти карты уникальными, не сомневайтесь — выйдите на улицу и воспользуйтесь одной!

Связанные

В чем важность топографических карт?

Топографические карты — важный инструмент, потому что они могут представлять трехмерный ландшафт в двух измерениях.Человек, который умеет читать топографическую карту, может узнать, среди прочего, расположение пиков, долин, гребней и седел. Топографические карты также могут показать вам, будете ли вы подниматься или спускаться по определенной дороге или тропе.

Контурные линии

Отметки на топографической карте отмечены контурными линиями, которые соединяют точки равной отметки. Представьте себе прогулку вокруг горы по кругу, никогда не поднимаясь и не спускаясь с горы, но оставаясь на той же высоте. Если вы проследите пройденный путь, у вас будет контурная линия на карте.Контурные линии обычно разделены 40 вертикальными футами, хотя вам следует проверить карту, которую вы используете, чтобы быть уверенным, и каждая пятая горизонтальная линия обычно отмечена фактической высотой.

Элементы ландшафта

Форма контурных линий может подсказать вам форму рельефа в определенной области. Например, концентрические круги обозначают вершину, а наименьший круг обозначает вершину. Контурные линии, которые расположены близко друг к другу, указывают на то, что земля очень крутая, в то время как контурные линии, которые разнесены в стороны, показывают, что земля относительно плоская.Контурные линии, окружающие две вершины — или два набора концентрических окружностей — могут указывать на наличие седловины или зазора между вершинами.

Карты Геологической службы США

Топографические карты всей страны были составлены Геологической службой США, которая начала съемку земель для создания таких карт в 1879 году. Сегодня Геологическая служба США создала более 54 000 карт, которые составляют основу большинства коммерческих доступные топографические карты, используемые сегодня. Топографические карты USGS также показывают особенности, которые вы видите на обычных дорожных картах, включая шоссе, грунтовые дороги, города и строения.На картах также показаны линии электропередач, реки, ледники и шахты.

Ориентация карты

Чтобы сопоставить топографическую карту с ландшафтом вокруг вас, что позволит вам идентифицировать такие объекты, как горы и реки, важно убедиться, что карта ориентирована правильно. Вы можете быстро сориентировать карту, используя компас и находящуюся на карте «розу компаса», на которой будет стрелка, указывающая на север. Совместите стрелку компаса, указывающую на север, со стрелкой на розетке компаса, при необходимости повернув карту.

Как читать топографические карты

Умение читать топографическую карту — основа любого приключения в сельской местности. За счет использования контурных линий топографические карты превращают трехмерный элемент в двухмерную бумажную карту. Топографические карты позволяют визуализировать взлеты и падения земли и «видеть» глубины каньонов, расположение заболоченных лугов, а также высоту и форму гор.

Но не заблуждайтесь, чтобы научиться читать и понимать топографические карты, нужно время и практика.Независимо от того, являетесь ли вы новичком в топографических картах или опытным навигатором по дикой природе, эта статья поможет объяснить основные функции топографических карт, такие как линии, числа, символы и цвета, чтобы вы могли легко и уверенно их читать.

Эта статья охватывает:

Контурные линии

Контурные линии — это основная и самая важная особенность топографической карты. Они показывают форму местности, включая холмы, склоны и впадины, отслеживая на карте постоянную линию возвышения, которая соответствует ландшафту в реальном мире.Думайте о контурных линиях как о воображаемых горизонтальных плоскостях, пересекающих поверхность местности.

Визуализация контурных линий

Может быть полезно визуализировать контурные линии как сложенные «слои» ландшафта, похожие на слоеный пирог. Большая гора выглядит как густая группа линий с маленьким кружком в центре, который представляет вершину — просто представьте, как вы смотрите на свадебный торт сверху. Области с небольшими контурами выглядят относительно плоскими — больше похоже на двухуровневый торт на день рождения.Топографическая карта обеспечивает вид этих концентрических кругов с высоты птичьего полета, позволяя «видеть» высоту и форму горы на карте.

По данным Геологической службы США Topo на GPS Gaia, вершина Пуумаканака, Гавайи, представляет собой почти идеальный конус, о чем свидетельствуют равномерно расположенные и круглые контурные линии. Обратите внимание на отметки на контурных линиях в центре карты. Эти отметки указывают на кратер или впадину на вершине .

Knuckle Mountain

Попробуйте это быстрое упражнение дома, чтобы лучше понимать контурные линии:

1. Сожмите ладонь в кулак, отмечая «черты» на кулаке. Есть четыре выступа (костяшки), пологий наклон (тыльная сторона ладони) и четыре небольших выступа (пальца), разделенных оврагами (пространство между пальцами).
2. Другой рукой отметьте «x» на суставе, который выступает вверх, чтобы отметить «вершину». Используя ручку, спуститесь с вершины на четверть дюйма и проведите контурную линию вокруг вершины «вершины». кулак гора. » Следуйте по высоте вокруг горы, не падая и не поднимаясь, пока не завершите контурную линию и не замкните круг.Опустите еще на четверть дюйма и повторите. Делайте это снова и снова, пока не наметите весь свой кулак.
3. Затем положите руку ладонью на стол. Найдите на тыльной стороне ладони развернутые контурные линии, обозначающие пологий уклон. Обратите внимание на линии вершины в форме буквы «v», где овраги были между вашими пальцами. Контурные линии на участках ваших пальцев расположены близко друг к другу, что указывает на крутизну. Найдите верхнюю линию в форме песочных часов для седла между костяшками пальцев.

Считывание крутизны склона на топографической карте

Контурные линии отображаются на карте очень предсказуемым образом. На пологом склоне контурные линии расходятся далеко друг от друга. И наоборот, когда склон крутой, контурные линии плотно упаковываются друг в друга. На обрыве контурные линии накладываются друг на друга. Плоский луг лишен контурных линий.

Гора Уитни в Калифорнии, высотой 14 505 футов, самая высокая гора в нижних 48 штатах, крутая на восточном склоне, о чем свидетельствуют близко расположенные контурные линии.Западная стена Уитни отмечена пологими склонами, о чем свидетельствуют широкие контурные линии.

Определение элементов с помощью контурных линий

Контурные линии показывают больше, чем просто крутизну склона или высоту пика. Вы можете выбрать основные особенности местности на карте по форме контурных линий.

• Пик: гора или холм, отмеченные концентрическими контурными линиями. Вершина может быть отмечена названием, знаком «X» или возвышением.
• Долина: форма рельефа с впадиной, в которой вода, если она присутствует, стекает вниз. Также известные как овраги, дренажные каналы, овраги и кулуары, долины обозначаются контурными линиями в форме буквы «V» или «U», которые «указывают» на возвышенность.
• Хребет: Форма рельефа с приподнятым гребнем, спускающимся по бокам. Гряды также показаны контурами в форме буквы «V» или «U», но они «указывают» вниз, в сторону более низких возвышенностей. Помните, вода никогда не течет по вершинам хребтов.
• Седло: низкое место между двумя пиками, отмеченное контурными линиями в форме песочных часов.

Основные топографические формы рельефа (вершина, седло, гребень, дренаж) и сравнение относительной крутизны, как видно на топографическом изображении США на сайте gaiagps.com. Основные формы рельефа на пике Томпсон, штат Айдахо.

Контурные интервалы и индексный маркер

Интервал изолиний — это величина изменения отметки между каждой горизонтальной линией. Интервалы изолиний меняются от карты к карте. Интервалы, установленные в 40 футов, обычно используются на картах масштаба 1:24 000. Но многие карты, особенно мелкомасштабные, имеют интервалы 50 или 100 футов.Контуры указателя представляют собой более заметные жирные линии с отмеченной на них отметкой.

Контуры индекса на слое NRCAN Canada Topo. Контуры указателя находятся на каждой 5-й строке, и между контурами указателя есть 500 футов, поэтому интервал между контурами составляет 100 футов.

Определите интервал изолиний двумя способами:

1. Найдите интервал изолиний на полях карты или в легенде, или
2. Вычислите интервал изолиний между контурами указателей, которые представляют собой более заметные жирные линии с отмеченной на них отметкой.Сначала вычтите меньшее число из большего числа, а затем разделите результат на количество линий контура. Например, если отметки контуров указателя составляют 8000 и 7500 футов, как показано на рисунке выше, разница составляет 500 футов. Если каждая пятая строка выделена жирным шрифтом, разделите на 5. Интервал изолиний составляет 100 футов.

Масштаб топографической карты

Масштаб карты важен, потому что он показывает, насколько подробным будет топографическое изображение. Масштаб карты определяется как одна единичная единица измерения, равная определенному числу того же количества единиц в реальном мире.Вы найдете масштаб карты, записанный в виде отношения на нижнем поле топографической карты.

Масштаб карты сильно различается в зависимости от топографической карты, но наиболее распространенный масштаб — 1:24 000 для топографических карт, созданных в Соединенных Штатах. На карте масштаба 1: 24 000 1 дюйм на карте представляет 24 000 дюймов или 2000 футов на земле. Карты четырехугольника Геологической службы США имеют масштаб 1: 24 000. Это крупномасштабные карты, на которых сосредоточено большое количество деталей.

Масштаб карты 1: 63 360 является обычным для карт Лесной службы и карт по всей Аляске. Это карты меньшего масштаба с менее сложной детализацией. Некоторые карты National Geographic используют масштаб 1:65 000, что позволяет разместить большую площадь земли на одной топографической карте.

Что вам нужно знать, так это то, что чем больше число в нижней части отношения, тем меньше масштаб и меньше деталей:

• 1: 24 000 = крупномасштабная карта, на которой изображен меньший участок суши с замысловатыми деталями
• 1: 63 360 = мелкомасштабная карта, на которой более крупный участок земли менее детализирован

Масштаб карты и интервалы изолиний обычно равны находится в нижнем поле или в легенде топографической карты.

Шкала расстояний

Шкала расстояний на полях определяет расстояние на земле относительно прямой линии на карте. Например, на карте 1: 63 360 один дюйм на карте равен одной миле на суше. В увеличенном масштабе 1: 24 000 карта четырехугольника USGS, как показано на фотографии выше, один дюйм на карте равен 2 000 футов на земле. Это важно, когда вы находитесь в поле, потому что это определяет контекст расстояний на карте, отображающей ландшафт.

Гистограмма не учитывает расстояние, добавленное в результате обратных поворотов и поворотов тропы. Но вы можете использовать шнур компаса, растяжку из палатки или шнурок от ботинка, чтобы проследить изгибы тропы, а затем измерить шнур по линейной шкале. Это даст вам более точную оценку расстояния, чем прямолинейное измерение на поверхности карты.

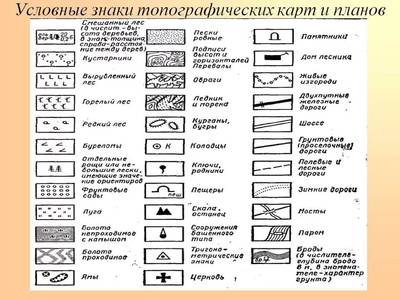

Легенда карты

Легенда карты объясняет, что представляют собой символы, линии и цвета на карте.Ищите легенду на полях или в углу карты. На сайте gaiagps.com щелкните миниатюру карты в меню слоев, чтобы получить доступ к легенде.

Крупномасштабные карты отдыха USFS часто включают в себя надежные легенды с клавишами для символов отдыха, таких как кемпинги и туалеты. Там может быть список достопримечательностей, таких как выдающиеся пики и ледники, а также легенды, определяющие дороги, тропы и искусственные объекты, такие как ворота и линии электропередач.

Цвета на карте

Некоторые легенды определяют, что разные цвета представляют на карте:

• Синий цвет представляет воду в виде ручьев, рек и озер.
• Белые области, обведенные тонкой синей линией, указывают на круглогодичное снежное поле.
• Зеленые зоны — это участки земли, покрытые растительностью, например деревьями.
• Белый, или цвет базовой карты, обозначает землю, на которой отсутствует высокая растительность.

Отсутствие растительности может означать многое, в том числе пустынный ландшафт, луг, поле с осыпями, пологий травяной склон высоко над линией деревьев или место пожара. Используйте контурные линии, чтобы угадать, какие характеристики поверхности будут на земле без растительности.Если участок ровный, без изолиний и через него протекает река, то заштрихованная белым зона, вероятно, представляет собой луг. Если территория без растительности находится высоко над линией деревьев, круто и ниже скалистой горы, велика вероятность, что это поле осыпи.

Склонение

Топографические карты ориентированы на истинный север, а стрелка компаса — на магнитный север. Склонение — это угол отклонения между магнитным севером и истинным севером. Этот угол часто отображается на нижнем поле карты или на самой карте, как показано на фотографиях ниже.

На картах склонение отображается в двух направлениях: на полях или на лицевой стороне карты.

На этих диаграммах показано склонение области на карте. Навигаторы по карте и компасу используют угол склонения для настройки своего компаса, чтобы учесть разницу между истинным севером на карте и магнитным севером, который находится примерно в 400 километрах к югу от истинного севера.

Наклонение зависит от местоположения на Земле, и в одной части Соединенных Штатов может отличаться на несколько градусов, чем в другой части страны.Кроме того, склонение со временем меняется, поскольку магнитный север реагирует на постоянно меняющееся магнитное поле Земли, поэтому важно проверять дату публикации карты, поскольку более старые карты могут неточно отражать текущее склонение. Вы также можете узнать магнитное склонение с помощью этого изящного калькулятора.

Ориентируйте карту

Топографические карты ориентированы на истинный север. Если вы держите карту перед собой, а буквы и цифры расположены справа вверх, то истинное направление на север указано в верхней части карты.Это важно, потому что, когда вы находитесь в поле, вам нужно будет ориентировать карту по истинному северу, чтобы карта соответствовала рельефу местности вокруг вас. Узнайте, как сориентировать карту, от путеводителя Эндрю Скурка.

Когда карта ориентирована на истинный север в поле, все окружающие объекты будут совпадать с контурными линиями на карте. Пришло время попрактиковаться в выделении гребней и пиков на линии горизонта и сопоставлении их с характерными контурными линиями на карте.

Сетки карт

Городок и Диапазон

На многих картах есть линии сетки с номерами 1-36, написанными в середине каждого поля. Эти пронумерованные прямоугольники называются секциями и взяты из метода обследования поселков и ареалов, который использовался на западе США, в некоторых штатах Среднего Запада, а также в Алабаме и Флориде. Каждый квадрат на карте представляет собой одну квадратную милю на земле, что дает вам возможность оценить расстояние без использования шкалы расстояния.

Карта слева показывает крупномасштабную карту четырехугольника USGS, на которой показаны линии сетки поселков и районов и номера участков. Карта справа — это крупномасштабная карта USFS с номерами населенных пунктов, районов и участков. Каждая клетка представляет одну квадратную милю.

Координаты UTM

Некоторые карты, например National Geographic Trails Illustrated, отображают систему координат Универсальной поперечной проекции Меркатора (UTM), которая включает отметки на карте для каждых 1000 метров на карте север-юг и восток-запад.Измерения на линиях север-юг являются «северными» и представляют собой количество метров, в которых точка на карте находится от экватора. Цифры на восток-запад линий «eastings», и они показывают количество метров на восток или на запад от конкретной опорной линии. Вы можете найти эти измерения на полях на картах четырехугольника USGS. На некоторых картах отображаются линии сетки UTM, а на других нет, поэтому вы можете следить за точным измерением или использовать инструмент для вычисления точной точки.

Широта и долгота

Координаты широты и долготы также указаны на полях большинства топографических карт.Они представлены в виде степеней, как показано на рисунке ниже.

Обратите внимание на координаты широты и долготы на верхнем левом поле этой четырехугольной карты USGS и измерения UTM «восток» и «север» ближе к краю карты.

Найти топографические карты

Геологическая служба США выпускает топографические карты с 1879 года и выпустила около 54 000 карт, охватывающих топографию всех 48 штатов и Гавайев. Эти карты называются четырехугольными картами USGS, каждая из которых покрывает 7.5-минутный отрезок широты и долготы на земном шаре. Квадратные карты USGS в масштабе 1: 24 000 до сих пор считаются отраслевым стандартом.

Лесная служба США также составляет топографические карты своих земель. FSTopo — это такая же крупномасштабная карта, что и четырехугольная карта USGS, и она доступна в печатном виде в некоторых офисах Лесной службы. Его карты дикой природы покрывают всю территорию дикой природы и представлены в небольшом масштабе, чтобы поместиться на одной странице.

Частные компании тоже начали выпускать топографические карты.National Geographic Trails Illustrated предлагает более 250 наименований мест отдыха в Америке. Некоторые небольшие компании делают региональные топографические карты, такие как Beartooth Publishing в Бозмане, Монтана, и Tom Harrison Maps, базирующиеся в Сан-Рафаэле, Калифорния.

Просмотрите девять самых популярных туристических карт в Gaia GPS, чтобы понять, какие топографические карты люди используют больше всего. Имея премиум-членство, вы можете получить доступ и загрузить весь каталог карт Gaia GPS, включая лучшие карты и слои для сельской местности. Ознакомьтесь со всей классикой:

Официальные топографические карты Геологической службы США (USGS). Это лоскутное одеяло из оцифрованных четырехугольников USGS в масштабе 1: 24 000 покрывает всю прилегающую территорию Соединенных Штатов. Каждая четверка покрывает 7,5 минут долготы на 7,5 минут широты. Дата последнего обновления зависит от региона. Gaia Topo — основной источник карт в Gaia GPS, доступный всем пользователям Gaia GPS — с платным членством или без него. Новый Gaia Topo теперь доступен для iOS, в Интернете и в последней бета-версии Gaia GPS для Android.Полный, подробный топографический охват всех 172 национальных лесов и лугов США. Это самая современная растровая карта, доступная в Лесной службе США. Он включает в себя маркированные тропы, дороги и затенение растительности, чтобы помочь вам спланировать походы, походы, кемпинги, поездки по бездорожью, охоту или рыбалку.

Вы также можете распечатать и настроить карты из Gaia GPS и взять их с собой в дорогу.

Топографические карты | Науки о Земле

Задачи урока

• Объясните, как читать и интерпретировать топографическую карту.
• Объясните, как батиметрические карты используются для определения подводных объектов.
• Опишите, что показывает геологическая карта.

Словарь

• Батиметрическая карта
• интервал изолиний
• контурная линия
• геологическая карта
• топографическая карта

Введение

Карты

чрезвычайно полезны для ученых-геологов, поскольку они представляют географические объекты, находящиеся выше и ниже уровня моря, и показывают геологию региона.Породы и геологические структуры показаны на геологических картах.

Что такое топографическая карта?

Составление карт — важнейшая часть науки о Земле. Топографические карты показывают расположение географических объектов, таких как холмы и долины. На топографических картах изолинии используются для отображения различных высот на карте. Контурная линия — это тип изолинии; в данном случае — линия равной высоты. Если вы идете по контурной линии, вы не пойдете ни в гору, ни в гору.Математически контурная линия представляет собой кривую в двух измерениях, на которой значение функции f (x, y) является константой.

Контурные линии и интервалы

Контурные линии соединяют все точки на карте с одинаковой высотой и, следовательно, показывают расположение холмов, гор и долин. Дорожная карта показывает, куда идет дорога, а топографическая карта показывает, почему. Например, дорога изгибается, чтобы обогнуть холм, или останавливается на вершине горы. На контурной карте:

• Каждая горизонтальная линия представляет определенную отметку и соединяет все точки, находящиеся на одной отметке.Каждая пятая контурная линия выделена жирным шрифтом и помечена цифрами.
• Контурные линии проходят рядом и НИКОГДА не пересекаются. В конце концов, у одной точки может быть только одна отметка.
• Две горизонтальные линии рядом друг с другом разделены постоянной разницей в высоте (например, 20 футов или 100 футов). Эта разница между контурными линиями называется интервалом контура . В легенде карты указан интервал изолиний.

Топографическая карта Стоу, штат Вермонт.

Как бы вы рассчитали интервал изолиний на карте Стоу, штат Вермонт (см. рис. выше)?

• Рассчитайте разницу в высоте между двумя жирными линиями.
• Разделите эту разницу на количество линий контура между ними.

На карте Стоу разница между двумя жирными линиями составляет 100 футов, а между ними пять линий, поэтому интервал изолиний составляет 20 футов (100 футов / 5 линий = 20 футов / линия).

Ценность топографической карты

Болотный каньон в Национальном парке Брайс-Каньон, штат Юта (показан ниже на рис. , рис. ), очень изрезанный, с крутыми стенами каньона и долиной внизу.

Вид на болотный каньон в национальном парке Брайс-Каньон.

Туристическая карта области в На рисунке ниже показаны важные места. Чего не хватает на этой карте? Эта карта не отображает ландшафт.

Петля в болотном каньоне в национальном парке Брайс-Каньон. Зеленая линия указывает на главную дорогу, черные пунктирные линии — это тропы, а также есть указатели для кемпингов, места для пикника и остановки маршрутного автобуса.

С контурными линиями для обозначения высоты, топографическая карта в Рис. ниже показывает местность.

Топографическая карта участка тропы Болотного каньона национального парка Брайс-Каньон.

Интерпретация контурных карт

Как карта Брайс-Каньона показывает рельеф региона? Для чтения топографической карты важны несколько принципов:

1. Контурные линии показывают трехмерную форму земли ( Рис. ниже). На что указывает расстояние между линиями контура?

• Расположенные близко друг к другу изолинии указывают на крутой уклон, поскольку высота быстро меняется на небольшой площади.
• Контурные линии, которые кажутся соприкасающимися, указывают на очень крутой подъем, похожий на утес или стену каньона.
• Широко разнесенные контурные линии указывают на небольшой уклон.

Часть топографической карты Геологической службы США (USGS) Стоу, штат Вермонт. Справа от города Стоу находится крутой холм с крутым подъемом около 200 футов, который становится менее крутым справа.

2. Концентрические круги обозначают холм. Когда контурные линии образуют замкнутые контуры на одном участке, это холм.Самые маленькие петли — это более высокие возвышения, а большие петли — спуск. Какой холм на карте Стоу имеет высоту 1122 фута? Если вы нашли Кэди Хилл в левой части карты, вы правы.

3. Заштрихованные концентрические круги обозначают углубление, как показано на рисунке ниже. Штриховки — это короткие перпендикулярные линии внутри круга. Самый внутренний заштрихованный круг будет представлять самую глубокую часть депрессии, в то время как внешние заштрихованные круги представляют более высокие возвышения.

На контурной карте кружок с внутренней штриховкой обозначает впадину.

4. V-образные просторы изолиний обозначают долины ручьев. Там, где ручей пересекает сушу, буквы V на контурных линиях указывают вверх. Канал потока проходит через точку V, а открытый конец V представляет собой часть ниже по потоку. Если в ручье есть вода, линия будет синей; в противном случае V-образные узоры указывают направление, в котором будет течь вода. Где на карте Стоу ручей впадает в озеро?

• Старт в «Т» в Стоу.Голубой ручей спускается (на северо-запад) в озеро. Выйдя из Т на другой стороне, вы можете следовать по синему ручью в гору (юго-восток). Там, где поток воды слабый или отсутствует, синей линии больше нет, но контурные линии указывают вверх, указывая на то, что русло реки все еще существует (см. Карту Стоу в , рис. выше).

5. Масштаб на топографических картах указывает расстояние по горизонтали. Горизонтальный масштаб можно использовать для расчета уклона участка (высота по вертикали / расстояние по горизонтали). Общие масштабы, используемые на картах Геологической службы США (USGS), включают следующее:

• Масштаб 1:24 000 — 1 дюйм = 2000 футов
• Масштаб 1: 100 000 — 1 дюйм = 1,6 мили
• Масштаб 1: 250 000 — 1 дюйм = 4 мили

Анимация, показывающая изолинии и уклоны, которые они представляют.

Батиметрические карты

Батиметрическая карта на приведенном ниже рисунке похожа на топографическую карту с контурными линиями, представляющими глубину ниже уровня моря, а не высоту выше.Числа низкие вблизи уровня моря и становятся выше с увеличением глубины. Батиметрические карты помогают океанографам визуализировать рельеф на дне озер, заливов и океана, как если бы вода была удалена.

Вулкан Лоихи, растущий на склоне вулкана Килауэа на Гавайях. Черные линии на вставке показывают поверхность суши над уровнем моря, а синие линии показывают топографию ниже уровня моря.

Геологические карты

Геологическая карта показывает геологические особенности региона (см. Примеры в Рисунок ниже и Рисунок ниже).Камни имеют цветовую кодировку и обозначены ключом. На карте Йосемити (, рис. ниже) вулканические породы имеют коричневый цвет, интрузивная свита Туолумне — персиковая, а метаморфизованные осадочные породы — зеленые. Структурные особенности, такие как складки и разломы, также показаны на геологической карте. Область вокруг Mt. Дана на восточно-центральной стороне карты имеет линии разломов.

Геологическая карта национального парка Йосемити.

На крупномасштабной геологической карте цветами обозначены геологические провинции.

Краткое содержание урока

• Топографические карты — это двухмерные изображения трехмерных поверхностей местности.
• Топографические карты имеют контурные линии, соединяющие точки с одинаковой высотой над уровнем моря.
• Контурные линии проходят рядом друг с другом. Соседние горизонтальные линии разделены постоянной разницей высот, обычно отмечаемой на карте.
• Топографические карты имеют горизонтальный масштаб для обозначения горизонтальных расстояний.
• Люди используют топографические карты, чтобы определять местонахождение поверхностных объектов в определенной области, ориентироваться в определенной области и определять направление потока воды в данной области.
• Океанографы используют батиметрические карты, чтобы изобразить объекты под водой.
• Геологические карты отображают горные породы и геологические особенности региона любого размера. На мелкомасштабной карте показаны отдельные горные породы; на крупномасштабной карте показаны геологические провинции.

Контрольные вопросы

1. На топографической карте изолинии образуют группу концентрических замкнутых контуров.На какие из следующих характеристик это может указывать?
   1. канал потока
   2. вершина холма
   3. депрессия
   4. обрыв
2. Опишите узор на топографической карте, который указывает на долину ручья. Как определить направление течения воды?
3. На топографической карте пять контурных линий расположены очень близко друг к другу в одной области. Интервал изолиний составляет 100 футов. На что это указывает? Насколько высока эта функция?
4. На топографической карте опишите, как отличить крутой склон от пологого.
5. На топографической карте река пересекает точку A на северо-западе и точку B на юго-востоке. Точка A находится на линии горизонта 800 футов, а точка B — на линии горизонта 900 футов. В каком направлении течет река?
6. На топографической карте шесть контурных линий охватывают горизонтальное расстояние 0,5 дюйма. По горизонтали 1 дюйм равен 2000 футам. Как далеко друг от друга находятся первая и шестая строки?
7. На геологической карте Гранд-Каньона горная порода под названием Известняк Кайбаб занимает всю поверхность региона.Вниз по некоторым крутым топографическим линиям находится очень тонкая порода, называемая формацией Торовип, а ниже по топографическим линиям в каньон находится еще одна тонкая группа, песчаник Коконино. Опишите, как эти три каменных блока расположены относительно друг друга. Какой из них самый старший, а какой самый младший?

Дополнительная литература / Дополнительные ссылки

Пункты для рассмотрения

• Как инженер-строитель может использовать топографическую карту, чтобы построить дорогу, мост или туннель через территорию, как показано на Рис. выше? Какая топография лучше всего подходит для моста? В каких областях может понадобиться мост? Где может быть полезен туннель?
• Если вы хотите заниматься спортивным ориентированием, что лучше — топографическая карта или дорожная карта? Чем вам поможет топографическая карта?
• Если бы вы были капитаном корабля, какой тип карты вы бы хотели и почему?

Что такое контурные линии? | Как читать топографическую карту 101

Что такое контурные линии и как читать топографические карты.

---

Что такое контурные линии и топографические карты?

Вы когда-нибудь замечали эти волнистые линии на всей карте походов? Помимо очевидных троп и рек, эти волнистые линии представляют собой контурные линии.

Проще говоря, контурные линии отмечают на карте точки одинаковой высоты. Если вы проведете пальцем по длине линии, каждая точка, которой вы коснетесь, будет иметь одинаковую высоту над уровнем моря. Если бы в реальной жизни вы шли по контурной линии, вы бы остались на одной и той же высоте весь поход, никогда не путешествуя вверх или вниз.

Контурные линии имеют решающее значение для понимания профиля высот вашего ландшафта или конкретного наземного образования. Эта информация может быть полезна при выборе пешеходного маршрута … или спасении жизни в безвыходной ситуации. Помимо пеших прогулок и пеших прогулок, их использует множество других профессий: геодезисты, лесники, инженеры, шахтеры, геологи, охотники и многие другие.

Топография — это изучение географических особенностей ландшафта. Карта с контурными линиями называется топографической картой.На топографических картах используется комбинация цветов, штриховки и контурных линий для отображения изменений высоты и формы местности. По сути, топографические карты представляют трехмерный ландшафт Земли в двухмерном пространстве карты.

Первые известные карты с географическими объектами были найдены в Древнем Риме. Пройдут тысячи лет, прежде чем картографы (составители карт) смогут нанести на карту большие участки местности с какой-либо реальной точностью. Контурные линии, какими мы их знаем сегодня, стали популярны в середине 1800-х годов вместе с развитием таких отраслей добычи полезных ископаемых, как горнодобывающая промышленность и лесозаготовки.

кредит: thinglink.com

---

Как читать контурные линии

Быстрый взгляд на топографическую карту даст вам общее представление о ландшафте. Это равнинный или горный?

Если каждая линия представляет собой равную точку возвышения, то любое изменение высоты приведет к несогласованному межстрочному интервалу, верно? Например, несколько горизонтальных линий, расположенных близко друг к другу, будут указывать на крутой ландшафт, а линии, разнесенные далеко друг от друга, будут указывать на более пологий уклон.

Давайте копнем глубже. На карте есть 3 типа контурных линий: промежуточные, индексные и дополнительные.

1. Индексные линии — самые толстые изолинии, и обычно обозначаются цифрой в одной точке вдоль линии. Это говорит вам о высоте над уровнем моря.

2. Промежуточные линии — это более тонкие, более распространенные линии между индексными линиями. Обычно на них нет числовой метки. Обычно одна индексная строка встречается на каждые пять промежуточных строк.

3. Дополнительные линии отображаются пунктирными линиями, обозначающими более ровную местность.

Если вы смотрите на указательную линию, высоту легко определить, потому что она четко обозначена. Однако с интервальными линиями несколько сложнее. Чтобы определить их высоту, вам нужно знать интервалы изолиний. Интервалы изолиний говорят об изменении высоты между любыми двумя горизонтальными линиями. Вы можете найти интервал изолиний в ключе карты, который обычно находится под масштабом карты в центре внизу. Чтобы понять все символы на карте, см. Документ правительства США .

Пример: интервал изолиний составляет 50 футов в соответствии с ключом карты. Вы хотите узнать высоту промежуточной линии на 3 строки выше индексной линии с меткой 1000. Для каждой линии над этой индексной линией высота увеличивается на 50 футов. Следовательно, рассматриваемая линия интервала находится на высоте 1150 футов над уровнем моря.

---

Общие сведения о линейных образованиях

Прочитав контурные линии на карте какое-то время, вы заметите, что несколько отдельных фигур появляются снова и снова.Умение определять общие очертания контурных линий поможет вам быстро читать топографические карты и распознавать различные особенности местности, которые они представляют на карте. Давайте вникнем в них.

A. Пиковое кольцо. Самое внутреннее кольцо в центре нескольких контурных петель почти всегда представляет собой пик (наибольшую отметку). Иногда пик будет представлен маленьким X и числом, обозначающим высоту.

B. Депрессионное кольцо. Иногда, однако, внутреннее кольцо указывает на впадину (самую низкую отметку), которую карта показывает серией небольших отметок, указывающих к центру (называемых штрихами).

Замкнутые петли без штрихов всегда идут вверх внутри и вниз снаружи. Это известно как «Правило О». Это означает, что холмы и горы появятся на карте в виде группы концентрических O-форм.

С. Клифф. Если вы видите, что две или более линий сходятся, пока не станут одной линией, это означает обрыв. Однако будьте осторожны — некоторые скалы могут не отображаться на карте. Если ваш интервал изолиний составлял 50 футов, обрыв высотой 40 футов может не отображаться на карте, поскольку высота не изменяется в достаточной степени, чтобы можно было построить новую горизонтальную линию.

Д. Вэлли. Когда контурные линии пересекают долину или ручей, они образуют заостренную V или U-образную форму. Реки, конечно же, представлены синими линиями, которые проходят через центр V-образной формы. Иногда это называется отрисовкой, V-образная форма этой функции всегда указывает на их вершину. Вы также можете использовать топографическую карту, чтобы определить направление течения реки. Поскольку вода течет вниз, V-образная форма всегда указывает в направлении, противоположном течению воды.Это называется «Правило V».

E. Ridgeline. Думайте о линии хребта как о продолговатом пике, не доходящем до вершины. Вместо замкнутого внутреннего круга линия гребня может выглядеть как большой овал.

F. Седло. Седло — это низменность между двумя более высокими точками возвышения. Обозначение седел может показать вам самый быстрый маршрут через холмистую местность. Они выглядят как песочные часы между двумя концентрическими кругами.

G. Ledge. Выступы или плоские участки на склоне горы выглядят как выступающие U-образные формы, указывающие от вершины.

кредит: bernhard-edmaier.de

---

Инструменты топографической карты

Конечно, бумажные карты — не единственный доступный топографический инструмент. Приложения для смартфонов и компьютеры могут предоставить любую топографическую карту, которая может вам понадобиться, быстро и точно, даже вне досягаемости Wi-Fi и сотовых сигналов.

Карты Google. Вы можете повернуть их топографический вид (с контурными линиями), выбрав слой «Рельеф» в меню параметров.

Гайя. пользователей iPhone могут использовать Gaia GPS. Это элегантно оформленная картографическая программа с топографическими картами, доступными для загрузки. Вы можете загрузить карты, когда у вас есть данные или Wi-Fi, прежде чем отправиться в автономный режим. Само приложение бесплатное, но членство (которое требуется для автономных топографических карт) стоит 9,99 доллара. Приложение также можно купить на Android.

Бэккантри-навигатор. Не бойтесь, пользователи Android. Приложение Backcountry Navigator предоставляет ту же услугу с аналогичной настройкой. Демо-версия приложения бесплатна.Но, опять же, возможность загрузки карт для использования в автономном режиме стоит 11,99 долларов.

Кальтопо. Моя любимая. Это бесплатный инструмент для создания карт на основе браузера, который позволяет распечатывать пользовательские топографические карты … или передавать их на ваше устройство GPS. Первоначально разработанный для поисково-спасательных операций, Caltopo предлагает множество настроек. Вы можете свободно рисовать маршруты и переключаться между различными типами топографии, такими как затенение, контуры и спутниковые изображения. Это также позволяет сотрудничать с другими пользователями и делиться вашими картами в Интернете.

Mytopo. Похож на Caltopo, но в основном ориентирован на США и Канаду. Они предоставляют подробные пользовательские карты, в том числе топографические карты, спутниковые снимки и карты общедоступной охоты на земли любого региона США. Карты сверхпрофессионального качества, которые вы можете бесплатно просматривать в Интернете или отправлять в виде высококачественных распечаток за небольшую плату.

---

Крис Кейдж
Крис запустил Greenbelly Meals в 2014 году после 6 месяцев пешего похода по Аппалачской тропе.С тех пор о Greenbelly писали все, от Backpacker Magazine до Fast Company. Он написал Как пройти по Аппалачской тропе и в настоящее время работает со своего ноутбука по всему миру. Instagram: @chrisrcage.

Информация о партнерах: Мы стремимся предоставлять нашим читателям честную информацию. Мы не публикуем спонсируемые или платные публикации. В обмен на реферальные продажи мы можем получать небольшую комиссию по партнерским ссылкам. Этот пост может содержать партнерские ссылки.Это бесплатно для вас.

---

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Использование топографических карт для создания топографических профилей

Топографические профили дают боковой обзор местности, представляющей интерес.

Топографические карты — это стандартный вид карты, который обеспечивает перспективу с воздуха и трехмерное представление поверхности Земли. Их можно использовать для создания боковых обзоров местности, также известных как топографические профили.

При планировании дорог, железных дорог, трубопроводов или пешеходных маршрутов топографические профили могут быть ценным инструментом для информирования профессиональных или рекреационных пользователей о местности в целевой области.

Это видео проиллюстрирует процесс создания топографических профилей из топографических карт.

Среди определяющих характеристик топографических карт — контурные линии, обозначающие высоту. Эти линии передают трехмерную информацию и могут информировать пользователя карты о различных формах рельефа, таких как хребты, долины, холмы или плато.

При топографическом картографировании создаваемые карты могут различаться по деталям и масштабу, часто в зависимости от рельефа местности. Интервал высот между горизонтальными линиями — это один из аспектов, который может варьироваться. Например, в регионах со значительными топографическими вариациями на картах могут использоваться изолинии от 40 до 100 футов. В обычно плоских областях с небольшими вариациями карты могут использовать более широко разделенные контуры от 10 до 20 футов.

Точный состав и возможность извлекать надежные данные о высоте для любой точки на топографической карте позволяют строить топографические профили.Эти «боковые» виды в поперечном сечении строятся с использованием линии, установленной между точками, и записи контуров, пересекающих эту линию.

Последующие данные отображаются в виде графика высоты с высотой по оси Y и пересечениями контуров по оси X. Когда эти точки соединяются, это позволяет пользователю видеть, как поверхность поднимается и опускается вдоль этой гипотетической линии.

В зависимости от предполагаемого использования карты, вертикальное преувеличение может применяться к оси Y.Это может быть полезно в сценариях, где топографический профиль используется для демонстрации неровности местности. В сценариях, где основное использование топографического профиля заключается в проецировании геологических особенностей или разрезов, лучше избегать вертикального преувеличения.

Топографические профили могут быть чрезвычайно полезными и служить отправной точкой для создания геологических разрезов, которые проецируют структуры или слои горных пород в недра. В самом общем смысле мы обнаруживаем, что хребты состоят из устойчивых пород, а долины состоят из менее устойчивых, легко разрушаемых пород.

Теперь, когда мы знакомы с топографическими картами и составлением топографических профилей, давайте посмотрим, как это выполняется.

Первым шагом в создании топографического профиля является получение топографической карты. Они могут быть получены ученым или получены в агентстве геологической разведки. После выбора подходящей карты можно начинать топографическое профилирование.

Проведите линию между двумя точками, которая пересекает интересующую область на карте. Они должны быть помечены как A-A ‘.Возьмите полоску бумаги и положите ее по линии поперечного сечения между двумя точками. На полосе бумаги поставьте отметку там, где каждая из контурных линий пересекает линию поперечного сечения бумаги. Добавьте обозначения, указывающие отметки этих горизонталей. Там, где есть небольшие топографические изменения, отметьте все контуры. Если вдоль выбранной линии есть существенные топографические вариации, начните с отметки только пересечения основных или «указательных» контуров. Они выделены жирным шрифтом на карте.

На миллиметровой бумаге нарисуйте интересующую область. Выберите масштаб для оси Y с преувеличением или без него. Установите отметки вдоль оси x и перенесите каждую отметку высоты на график с точкой. Это создает график зависимости высоты от расстояния по линии A-A ‘. Соедините эти точки, чтобы получилась непрерывная линия.

Карта определяет масштаб оси X, но можно выбрать ось Y, чтобы показать реалистичный вид, или ту, которая подчеркивает местную топографию для демонстрации пересеченной местности.

Возможность визуализировать местность важна для множества приложений.

Оценка неровностей или крутизны местности может быть полезна при оценке сложности прохождения определенного участка. Это может быть применимо по-разному к различным видам транспорта, таким как пеший туризм, езда на велосипеде или вождение. Полевые работы для геологических или биологических исследований могут потребовать выполнения разреза через территорию с целью проведения измерений или сбора проб.Топографические профили могут информировать полевых ученых о возможности и сложности отбора проб в различных регионах и способствовать планированию соответствующего разреза.

Топографические профили являются основой поверхности земли для построения геологических разрезов. Эти разрезы представляют собой графическую проекцию поверхностных слоев горных пород или слоев почвы в недрах и обеспечивают вид сбоку на внутреннюю часть Земли, имеющую решающее значение для интерпретации всех видов геологических особенностей. Их можно использовать для многих приложений, включая обнаружение вероятных источников залежей грунтовых вод, возможных нефтегазовых карманов или областей складчатости или разломов.

Большая часть рельефа Земли является следствием взаимодействия между эрозией и поднятием, которое вызвано вулканизмом, тектонизмом, приливными воздействиями и ударами. Детальный анализ топографических изменений является важной частью оценки эволюции местности.

Вы только что посмотрели введение JoVE в топографические карты и профили. Теперь вы должны понимать важность топографических карт, как создавать топографические профили и как эти профили могут быть полезны геологам и сообществам в целом.

Спасибо за просмотр!

Топографические съемки | Общенациональное обследование

Что такое топографическая съемка?

Топографическая съемка определяет расположение природных и антропогенных объектов (таких как здания, улучшения, заборы, контуры земли, деревья, ручьи и т. Д.) На земле вместе с их высотами. Этот тип обследования может потребоваться государственному учреждению, но в основном он используется инженерами и / или архитекторами для проектирования улучшений или разработок на объекте.

Другими словами, топографическая съемка или контурная съемка предоставят вам точные цифры размера, высоты, положения различных изменений, которые произошли с течением времени, с учетом их естественного существования. Иногда эти исследования также используются для формулирования оптимального плана дренажа, канав, профилирования и других элементов.

Подробный обзор топографических съемок

Топографические исследования обычно проводятся до передачи права собственности на землю или даже тогда, когда владелец собственности / промышленный владелец намеревается произвести некоторые изменения на земле.В этих типах съемок основное внимание уделяется расстоянию от земли, а не горизонтальным измерениям.

Топографическая карта используется для изображения рельефа местности, показывающего высоту земли, обычно через контурные линии или отметки точек. На карте показаны горизонтальные и вертикальные положения представленных объектов. Масштаб топографической съемки будет соответствовать потребностям клиента. Меньший интервал изолиний приведет к большему количеству полевых измерений и более высокой стоимости.

Топографическое картографирование сегодня стало намного более эффективным и точным благодаря достижениям в методах съемки, инструментах, технологиях дизайна и печати, а также использованию аэрофотосъемки и спутниковых данных. Сегодня возможно создание трехмерных топографических цифровых и интерактивных карт, которые с удивительной детализацией показывают весь ландшафт дороги, горы, реки, здания. Эти данные могут использоваться в программах AutoCAD, которые, в свою очередь, обрабатываются инженерами, и, таким образом, вы можете легко увидеть, как изменится топография после запланированных изменений.

Методы проведения топографических изысканий

Топографическая съемка включает съемку в горизонтальной и вертикальной плоскостях. Его можно проводить с помощью самых разных техник. Вот некоторые популярные методы:

• Географические информационные системы (ГИС) — они внесли большой вклад в революцию в области картографии. ГИС позволяет комбинировать слои цифровых данных из разных источников, а также управлять и анализировать, как разные слои связаны друг с другом. Процесс преобразования трехмерных топографических карт в цифровую форму включает преобразование растров в векторные с помощью программного обеспечения на основе САПР, такого как AutoCAD.
• Теодолитовые исследования — Теодолит измеряет углы, а расстояния измеряются либо стальной измерительной лентой, либо, чаще, электронным дальномером (EDM). EDM может очень быстро и точно измерять большие расстояния (несколько километров). Он измеряет расстояние с помощью света и радиоволн. Его разработка стала важной вехой в методах измерения при проведении обследований.
• GPS — Созвездие спутников глобальной системы позиционирования (GPS), вращающихся вокруг Земли, используется для определения положения (я) наземных приемников GPS при их перемещении от точки к точке. Собранные данные могут обрабатываться либо в офисе для определения местоположения приемника GPS (контрольные исследования), либо в полевых условиях, чтобы дать полевому геодезисту немедленное положение приемника (GPS-съемка в реальном времени) для использования, например, в строительстве или для исследования компоновки участков.
• LIDAR — Бортовые системы LIDAR (Light Detection And Ranging) могут создавать чрезвычайно точные модели высот для местности (даже измеряя высоту земли через деревья), предлагая при этом быстрый и эффективный метод съемки местности, доступ к которой затруднен.LiDAR, как и аналогичная радарная технология (которая использует радиоволны вместо света), определяет расстояние до объекта, измеряя временную задержку между передачей импульса и обнаружением отраженного сигнала.
• Фотограмметрия — В этом методе стереографические пары фотографий используются для косвенного измерения объектов на земле, а затем для вычисления координат точек и разницы высот.

Типовой топографический план включает следующие этапы:

• Установление горизонтального и вертикального контроля, который послужит основой исследования
• Определение достаточного горизонтального положения и высоты (обычно называемые боковыми снимками) наземных точек, чтобы предоставить достаточно данных для построения карты при подготовке карты
• Обнаружение природных и искусственных объектов, которые могут потребоваться для целей исследования
• Вычисление расстояний, углов и возвышений
• Составление топографической карты

Топографические исследования жизненно важны для архитекторов, застройщиков и землевладельцев, поскольку они требуют точных трехмерных изображений земли.

.
